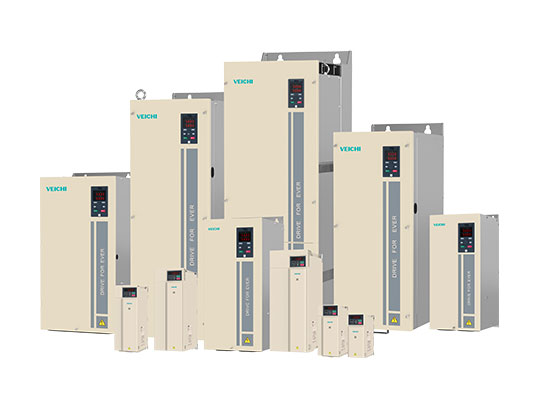

Общ преглед на продукта

Честотният инвертор (AC Drive) от серията AC310 на VEICHI използва технология за векторно управление, ориентирана към магнитното поле, която е съвместима с управлението на синхронни и асинхронни двигатели. При условие на висока производителност и надеждност, компонентите са разумно разположени, за да се реализира тесен дизайн тип "книга", спестяващ място за инсталиране.

AC310 е високопроизводителен векторен контролер, който продължава концепцията за хардуерен дизайн на AC300, запазвайки характеристиките на новото поколение продукти на VEICHI и внасяйки иновации във функционалната производителност. Той не само използва водеща международна технология, но и обогатява методите за управление на различни видове натоварвания (като EPS захранване с разделяне на напрежение и честота). Обърнато е специално внимание на лекотата на използване и индустриалния дизайн.

Устройството е оборудвано с богат набор от разширителни портове и нови аксесоари, за да постигне висока производителност, висока плътност на мощността и широка приложимост. Удовлетворява функцията за безопасност STO в съответствие със стандарта SIL3.

Характеристики на продукта

• Високопроизводителна платформа: Универсална векторна платформа и изцяло нов алгоритъм за управление на двигателя.
• Универсалност: Интегрирано управление на синхронни и асинхронни двигатели, цялостно управление с отворен и затворен контур.
• Прецизност: Прецизно отделяне на възбуждането на въртящия момент и отлична динамична реакция.
• Компактен дизайн: Тесен дизайн тип "книга" за цялата серия, който спестява максимално място за инсталиране.
• Охлаждане: Цялостна топлинна симулация, за да се гарантира рационалността на разположението на хардуера.
• Иновации: Иновативен метод на заземяване, който бързо решава проблема с електромагнитните смущения.
• Модулност: Модулен дизайн на софтуера и хардуера с мощни възможности за разширение.
• Защита: Печатната платка (PCB) е покрита с три слоя защитен лак за подобряване на адаптивността към околната среда.

Функции и предимства

Стандартна машина за "специална" употреба

AC310 продължава иновативния механизъм на AC300, запазвайки оригиналните характеристики, за да улесни избора на клиентите. Притежава функция за индустриално разширение, която може да бъде допълнена според реалните нужди. Интегрира множество параметри, за да реализира "специално" приложение на стандартното устройство.

Активен отговор на Индустрия 4.0

Поддържа различни видове DCS системи и PLC. Поддържа различни сензорни екрани и директна комуникация, стандартна MODBUS-RTU комуникация, както и (опционално) съвместимост с PROFIBUS-DP, CANOPEN и PROFINET.

Перфектен механизъм за защита и софтуерно потискане

Разполага с хардуерни защити: защита от късо съединение към земя, защита на вътрешното буферно реле, защита на веригата на вентилатора, защита от външно 24V DC късо съединение и защита от претоварване на двигателя. Софтуерните функции включват потискане на: спад на напрежението, пренапрежение, свръхток и свръхвъзбуждане.

Уникална изобретателност и отлични алгоритми

• Задвижване на различни товари: синхронни, асинхронни двигатели, синхронни реактивни двигатели, електрически шпиндели, AC серво мотори и др.
• Пълни режими на управление: V/F, разделяне на напрежение и честота, векторен отворен/затворен контур.
• Самообучение на двигателя: Водещ алгоритъм за точно и стабилно самообучение (динамично и статично).
• Високоскоростно отслабване на полето: Вектор на тока с висока честотна лента, до 12 пъти високопрецизен изход при отслабване на полето.

Нов външен вид и лекота на използване

Тесният дизайн намалява обема с до 60%. Възможност за плътен монтаж един до друг (side-by-side). Нова клавиатура с възможност за двоен дисплей. Терминали от европейски тип за бързо окабеляване. Оптимизиран софтуер VCASoft Ver1.3 за минимизиране на времето за настройка.

Индустриални приложения

Приложим за: вентилатори и водни помпи, въздушни компресори, машини за теглене на тел, машини за леене под налягане, топкови мелници, металорежещи машини, индустриални перални машини, подемно оборудване и други индустрии.

Технически спецификации

Параметър	Значение / Описание
Ниво на мощност
Еднофазно 220 V 50/60 Hz	0.75 kW - 220 kW
Трифазно 220 V 50/60 Hz	0.75 kW - 220 kW
Трифазно 380 V 50/60 Hz	0.75 kW - 1 120 kW
Входни параметри
Напрежение и честота	Еднофазно: 220V 50/60Hz; Трифазно: 220V 50/60Hz; Трифазно: 380V 50/60Hz
Допустими колебания	Дисбаланс на напрежението: <3%; Честота: ±5%; Изкривяване: според IEC61800-2
Пусков ток	По-малък от номиналния ток
Фактор на мощността	≥0.94 (с DC реактор)
Ефективност (КПД)	≥96%
Изходни параметри
Изходно напрежение	3 фази, от 0 до входното напрежение, отклонение <5%
Изходна честота	Тип G: 0 ～ 599 Hz
Точност на честотата	Максимална честота ±0.5%
Капацитет на претоварване	Тип G: 150% от ном. ток за 1 мин, 180% за 10 сек, 200% за 0.5 сек. Тип P: 120% от ном. ток за 1 мин, 140% за 10 сек, 150% за 0.5 сек.
Основни характеристики на управление
Тип двигател	Трифазен асинхронен двигател; Синхронен двигател с постоянни магнити
Режим на управление	V/F управление, Векторно управление без сензор (отворен контур), Векторно управление със сензор (затворен контур)
Носеща честота	1.0 ～ 16.0 kHz
Диапазон на скоростта	VC без PG: 1:1000 при номинален товар
Стабилност на скоростта	VC без PG: ≤2% от ном. синхронна скорост; VC с PG: ≤0.05%
Пусков въртящ момент	VC без PG: 150% при 0.5Hz; VC с PG: 200% при 0Hz
Реакция на въртящия момент	VC без PG: <20 ms; VC с PG: <10 ms
Точност на честотата	Цифрова настройка: макс. честота × ±0.01%; Аналогова настройка: макс. честота × ±0.2%
Резолюция на честотата	Цифрова настройка: 0.01Hz; Аналогова: макс. честота × 0.05
Основни функции
Управление на въртящия момент	Ограничение на скоростта в режим на управление на въртящия момент
DC спиране	Начална честота: 0.00 ～ 50.00Hz; Време: 0.0 ～ 60.0 сек; Ток: 0.0 ～ 150.0%
Крива V/F	Линейна, потребителска, квадратична, многоточкова
Ускорение и забавяне	Линейно и S-образно. 4 групи време, макс. време 650.00 сек.
Автоматично регулиране на напрежението (AVR)	Автоматично поддържа изходното напрежение стабилно при колебания на мрежата
Енергоспестяване	V/F автоматична оптимизация на напрежението според товара
Канали за честота	Клавиатура, аналогови терминали AI1, AI2, комуникация, импулси, платки за разширение
Външни изходи	1 релеен изход, 1 отворен колектор, 1 аналогов изход (AO): 0~10V или 4~20mA
Защитни функции
Типове защити	Пренапрежение, поднапрежение, ограничаване на тока, свръхток, претоварване, прегряване, загуба на фаза, защита на данните и др.
Клавиатура и дисплей
LED дисплей	Вградена клавиатура (1 параметър). Външна клавиатура: двоен дисплей (2 параметъра).
Копиране на параметри	Възможност за качване и изтегляне на параметри за бързо копиране.
Работна среда
Място на инсталиране	Надморска височина < 1000м (дерейтинг с 1% за всеки 100м над 1000м). Без конденз.
Температура и влажност	-10 ～ +50°C (дерейтинг над 40°C, макс. 60°C). Влажност 5%~95%RH.
Вибрации	9 ～ 200Hz, 5.9m/s² (0.6g)
Степен на защита	IP20 (стенен монтаж, принудително въздушно охлаждане)

Ценова листа за честотни преобразуватели AC310

По-долу можете да намерите актуалните цени за моделите от серията AC310.
